SGZ-H-K3核极(安全级)低压抽出式成套开关设备
SGZ-H-K3核极(安全级)低压抽出式成套开关设备是凭据国内表核电厂电气设备设计规范和运行经验而研造的新型低压成套开关柜，，， ，，，，合用于核电厂380VAC低压配电系统，，， ，，，，作为安全级电气或仪控设备电源分配之用。 。 。。。。设备选取模数化设计，，， ，，，，拥有电气规划组合矫捷、装置守护方便等特点。 。 。。。。
设备依照核电厂安全级电气设备有关尺度和CPR1000+压水堆核电站核岛低压电气设备技术要求，，， ，，，，通过了基准电气机能、抗地震机能及内部故障电弧等型式试验。 。 。。。。

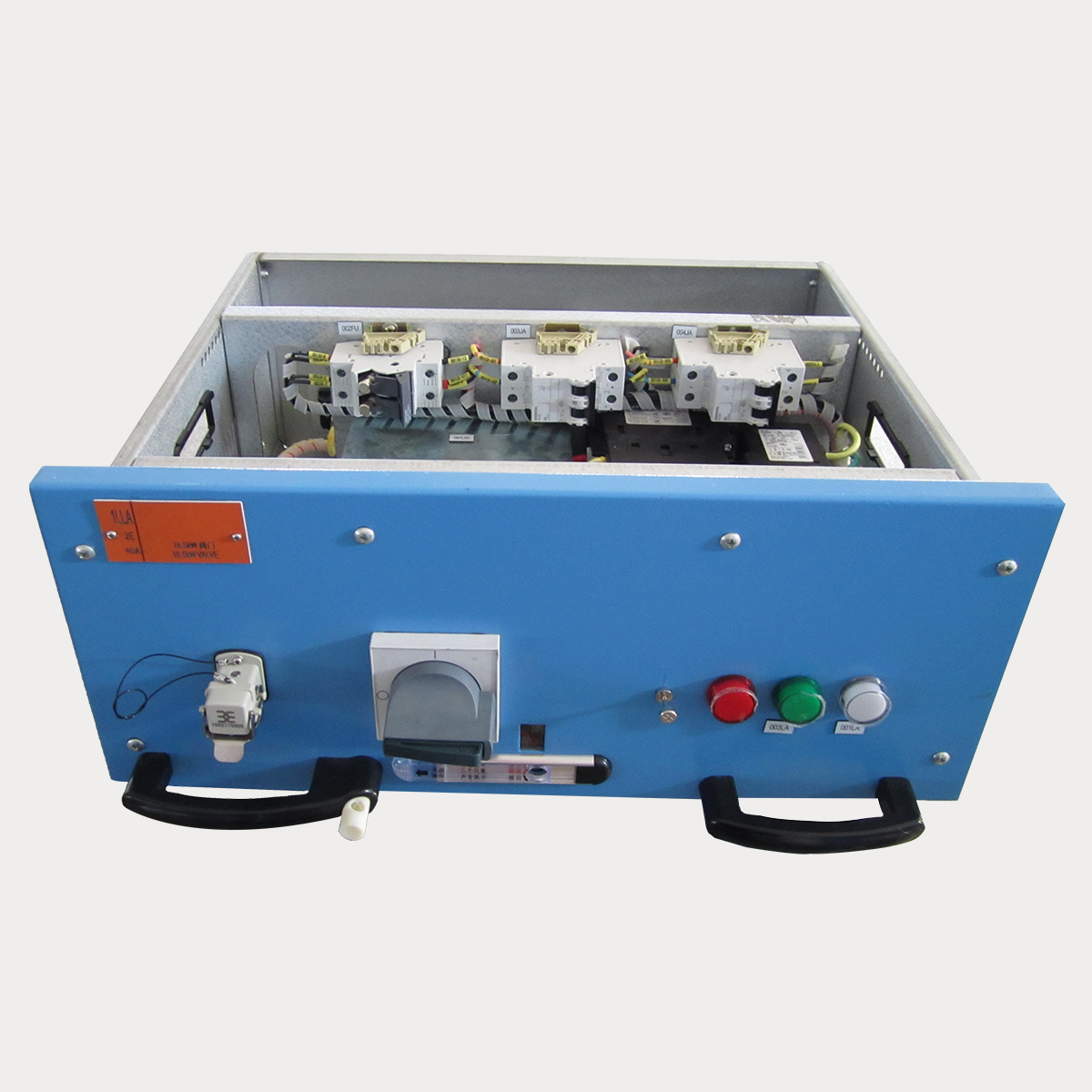

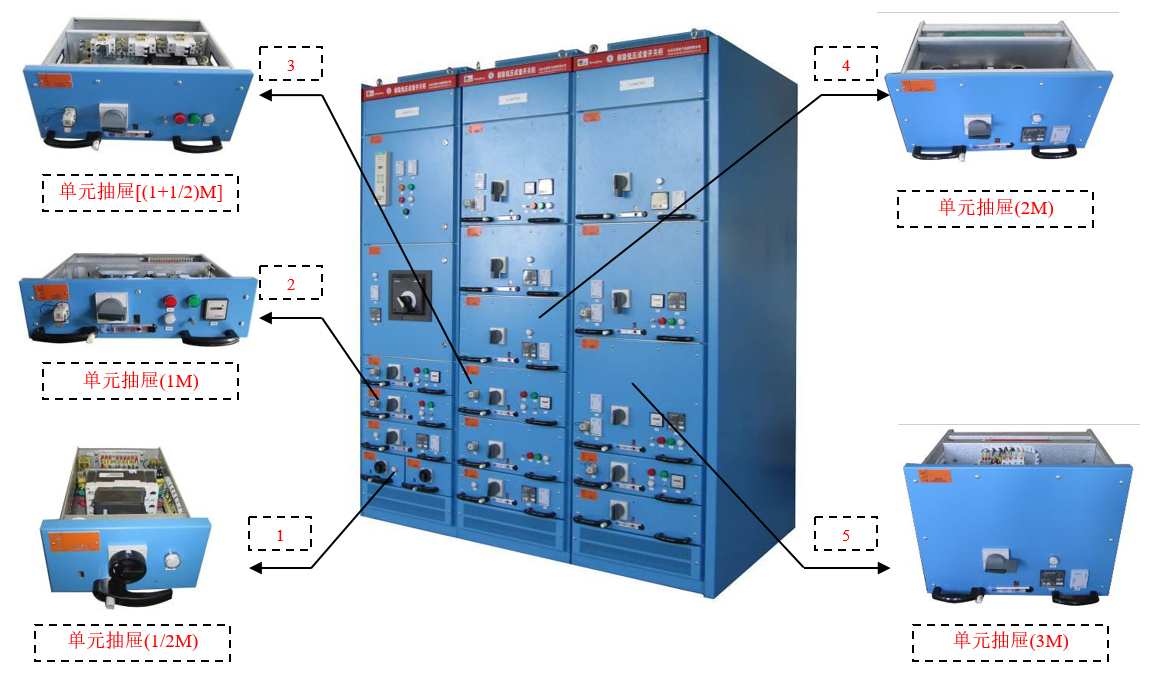

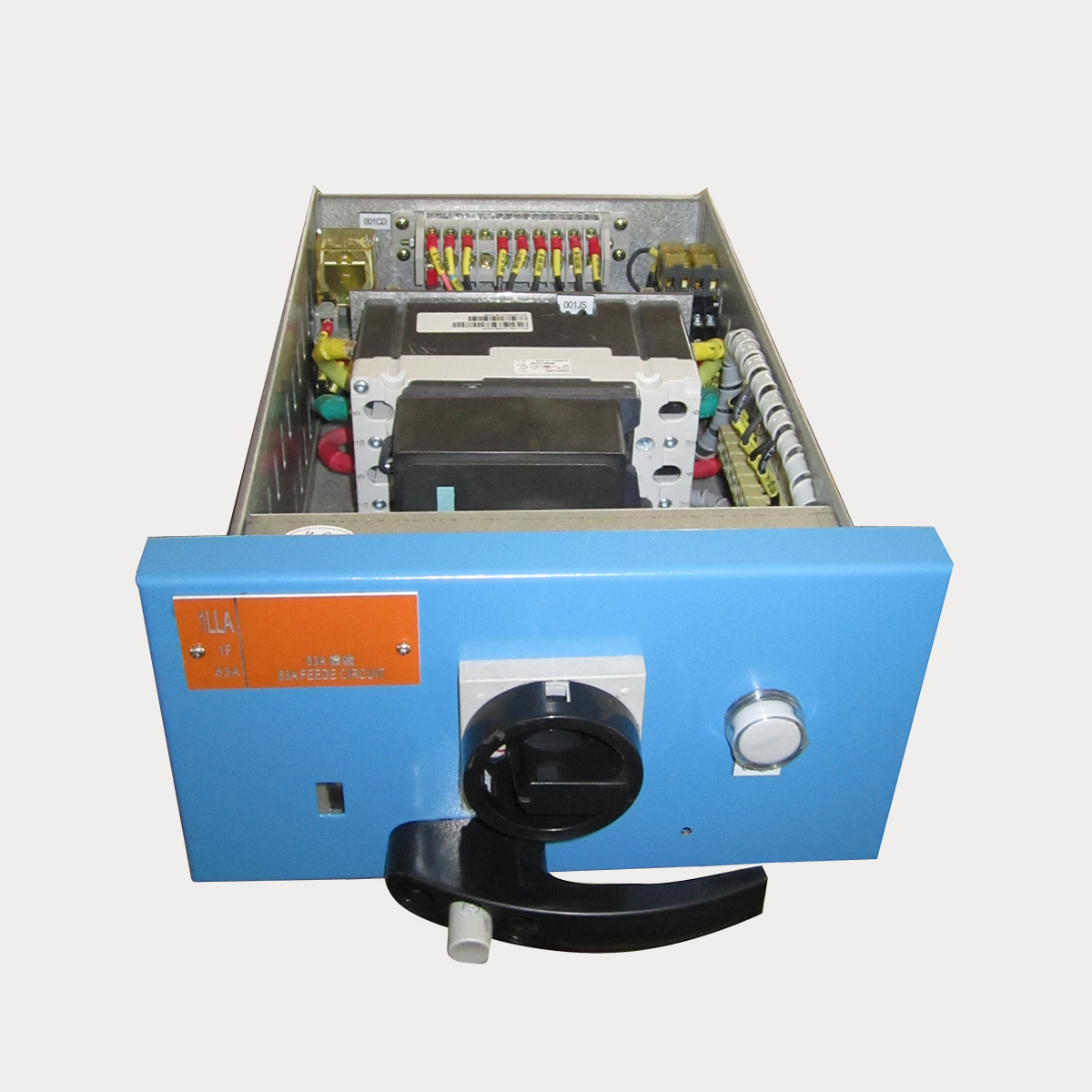

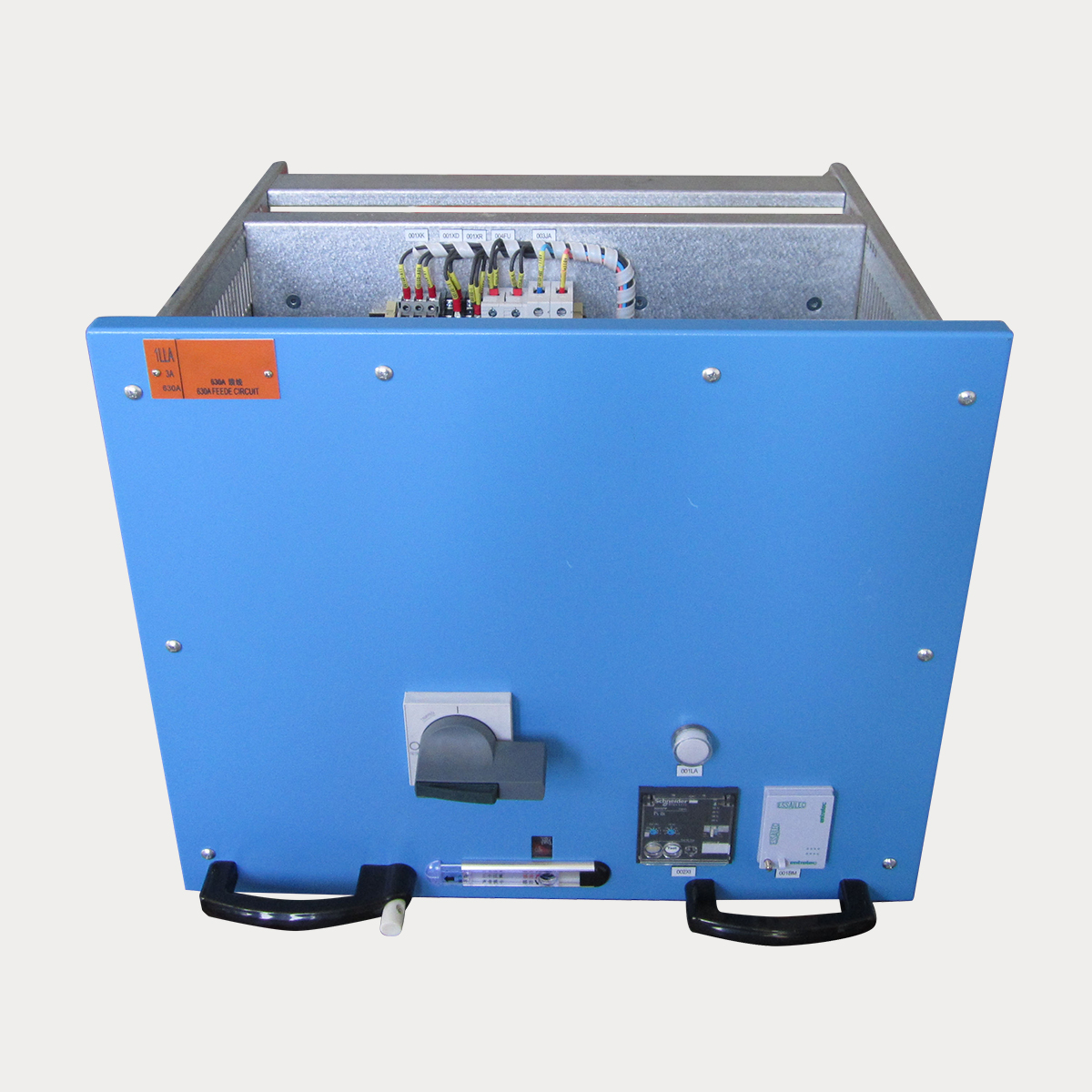

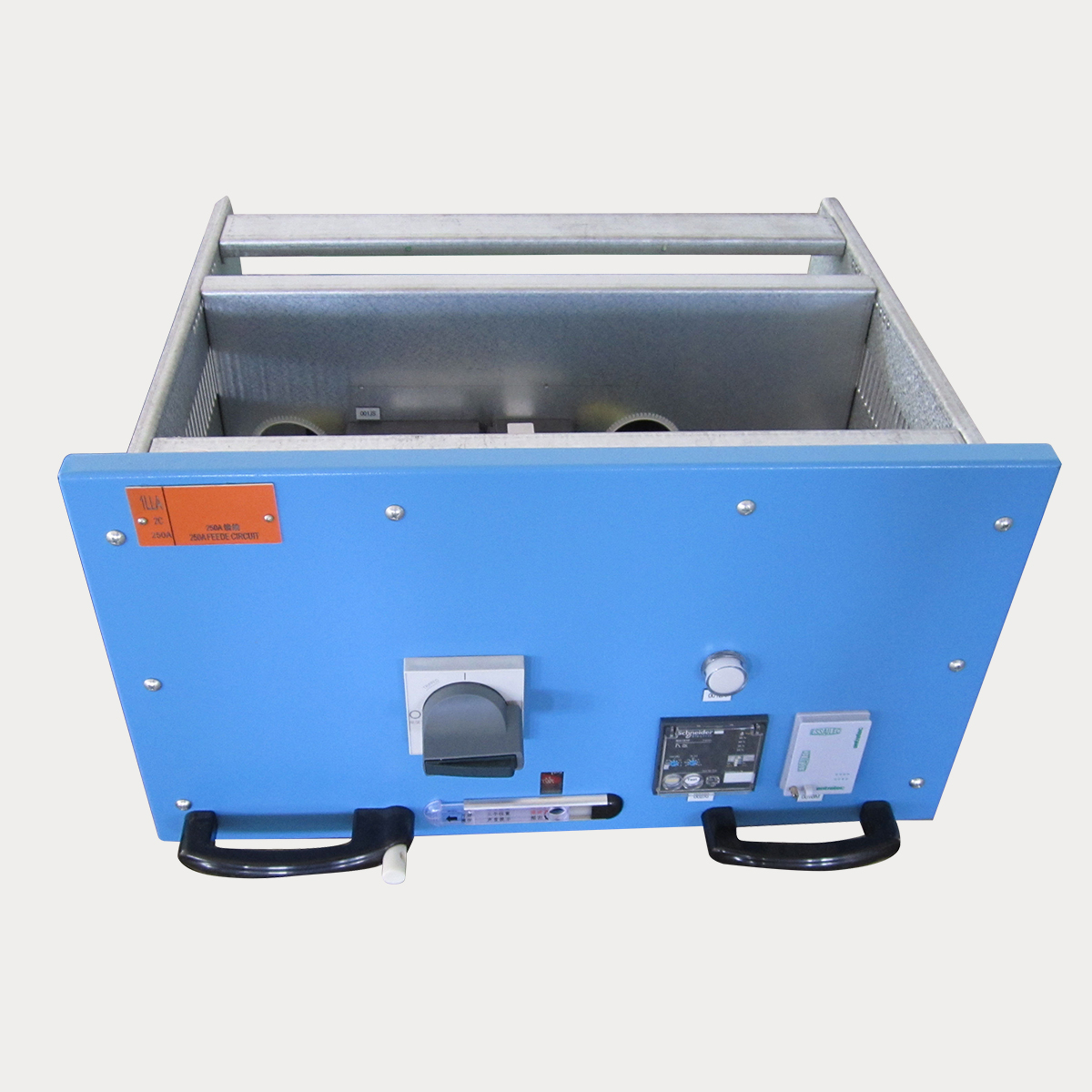

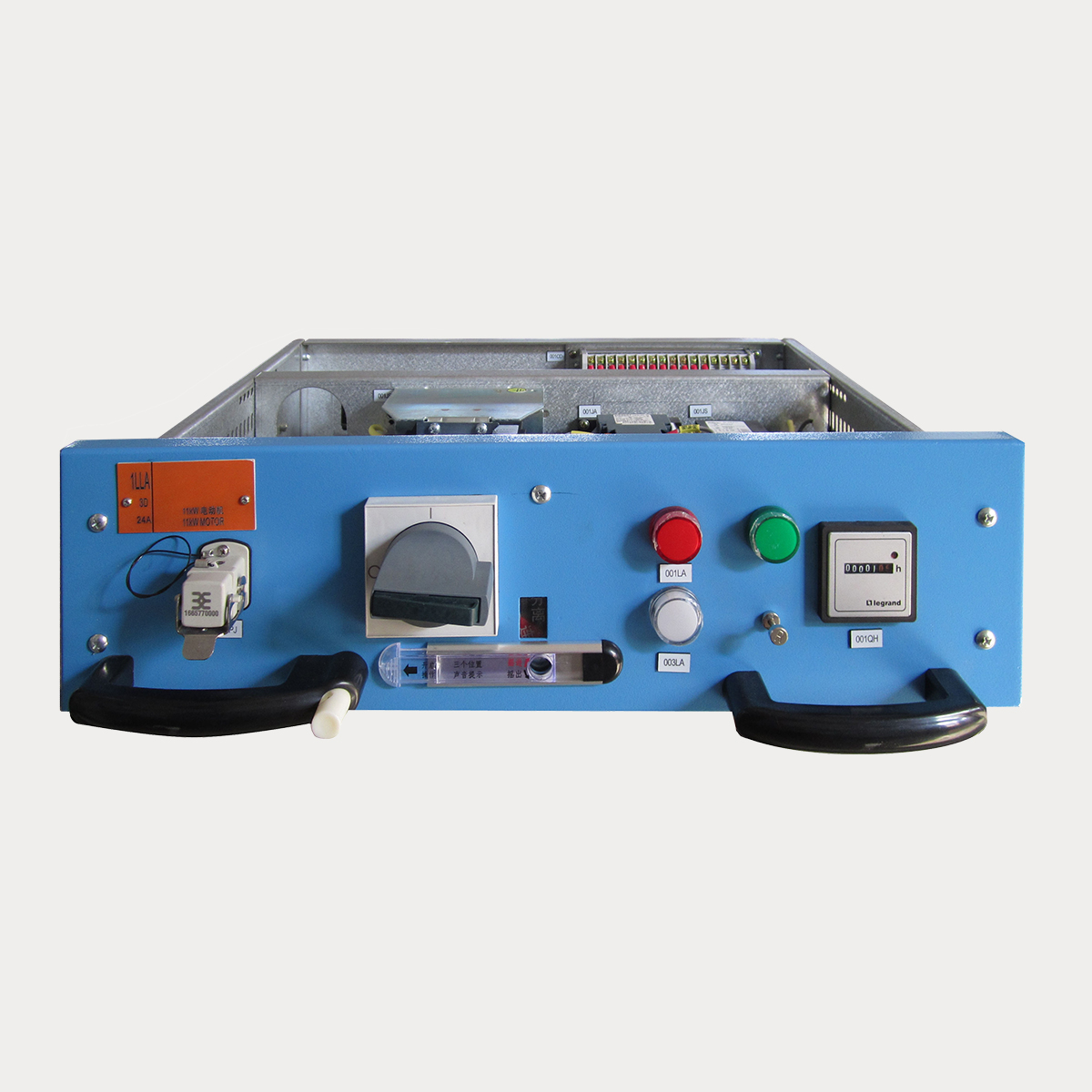

设备选取拼接和部门焊接组装而成，，， ，，，，设备各隔室（蕴含：母线室、电缆室、幼母线室、职能器件室）之间均选取金属钢板分隔。 。 。。。。抽屉单元拥有显著的“衔接”、“试验”、“分离” 地位和锁定装置，，， ，，，，可确保设备运行及守护人员的安全。 。 。。。。
产品切合的重要尺度及规范
GB 7251.1-2005 《低压成套开关设备和节造设备 第1部门：型式试验和部门型式试验成套设备》
GB/T 13625- 1992 《核电厂安整系统电气设备抗震鉴定》
GB/T 12727-2002《核电厂安整系统电气设备质量鉴定》
RCC-E 2005 《压水堆核电站核岛电气设备设计和建造规定》
IEEE323-2003 《Standard for Qualifying Class 1E Equipment for Nuclear Power Generating Stations》
IEEE 344-2004 《Recommended Practice for Seismic Qualification Of Class 1E Equipment for Nuclear Power Generating Stations》
产品使用环境前提
海拔高度 低于2000m
环境温度 -5℃～＋40℃ ；；；；；；；日均匀温度 ≤35℃ ；；；；；；；
相对湿度 相对湿度可达到100％。 。 。。。。
1、 公司获得国度核安全局宣告的“民用核安全设备设计许可证”、“民用核安全设备造作许可证”，，， ，，，，是华钟注华南地域唯一获得此证的企业。 。 。。。。许可领域涵盖1E级互换低压开关柜。 。 。。。。
2、 公司“广东省沉大战术产业发展专项—核电站安全级低压成套开关设备开发项目”的承担和执行单元，，， ，，，，在低压柜产品靠得住性、安全性方面有多项沉大技术突破。 。 。。。。核安全级产品已于2011年11月依照核电行业技术尺度要求通过全套型式试验，，， ，，，，并通过科技成就鉴定：
电气机能试验、抗地震机能试验；；；；；；；
内部故障引弧试验（35kA/0.3s）；；；；；；；
产品通过广东省科技成就鉴定，，， ，，，，荣获省科技成就奖、临沧市科学技术一等奖等荣誉。 。 。。。。
3、 产品已获发现、实用新型等专利8项，，， ，，，，是“广东省高新技术产品”。 。 。。。。
产品重要技术参数
序 号 | 项 目 | 技术参数 | |
1 | 额定电压 | 380 V | |
2 | 额定绝缘电压 | 660 V | |
3 | 额定频率 | 50 Hz | |
4 | 额定电流 | 水平母线额定电流 | 2000 A |
垂直母线额定电流 | 1000 A | ||
5 | 额定短时耐受电流 | 35 kA/1s | |
6 | 额定峰值耐受电流 | 73.5 kA | |
7 | 表壳防护等级 | IP31以上 | |
8 | 机械碰撞防护等级 | IK07 | |
9 | 内部燃弧 | 电流 | 35kA |
持续功夫 | 0.3s | ||
10 | 抗地震机能 | 反映谱 | 核岛电气厂房7.00mm层 |
次数 | 5次OBE/1次SSE | ||
持续功夫 | 30s | ||
阻尼比 | 5% | ||
11 | 表形尺寸（宽X深X高） | 600mmX1000mmX2200mm | |
